Bosch WAB16060BY/04 alkatrészek, hibák és gyári dokumentumok

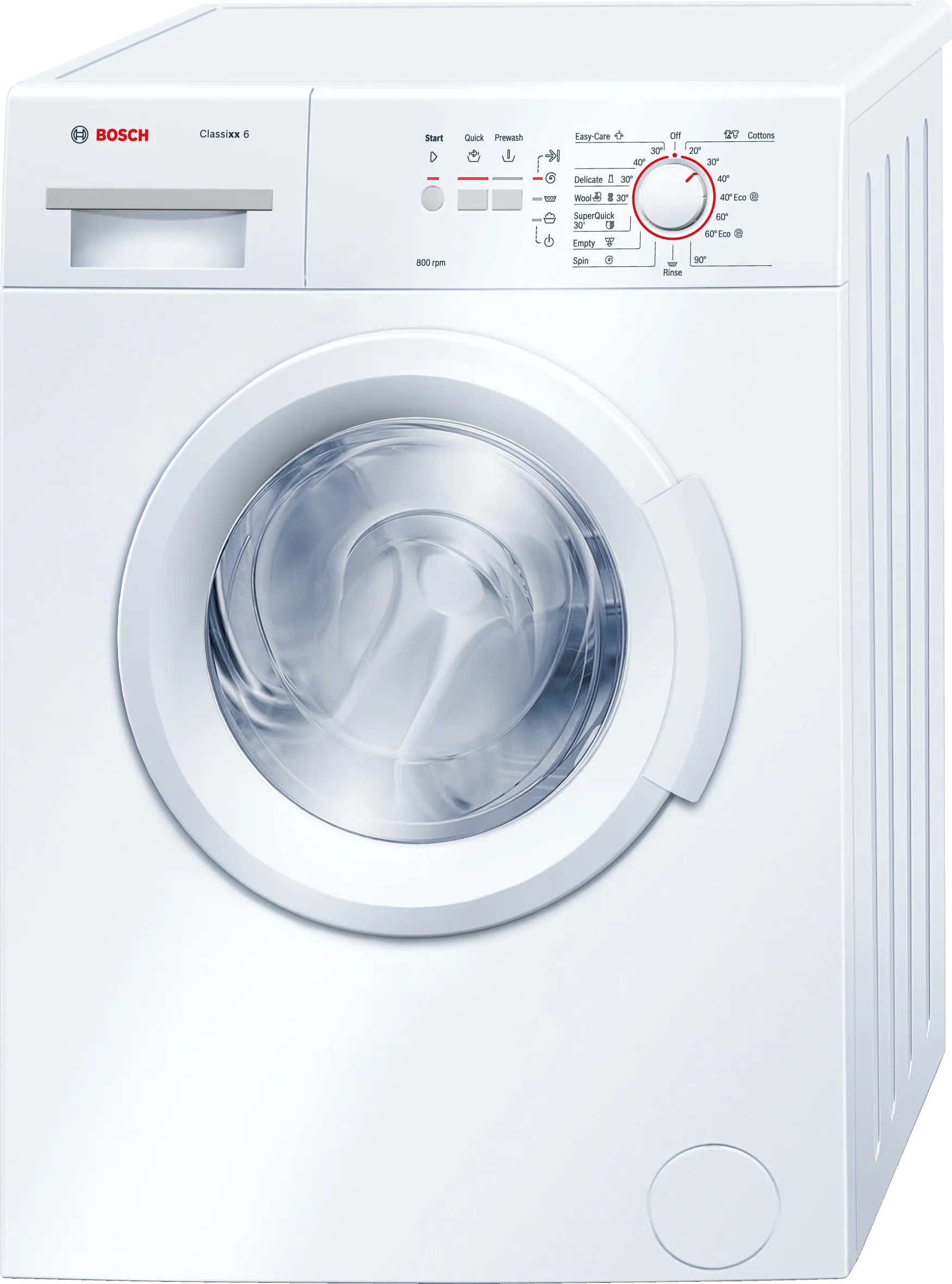

Ezen az oldalon a Bosch WAB16060BY/04 Classixx 6 mosógép gyakori hibajelenségeit, jellemzően keresett alkatrészeit, robbantott ábráját és használati útmutatóját találod meg egy helyen.
E-Nr.: WAB16060BY/04
Classixx 6
5,5 kg töltet
800 ford./perc
Fontos készülékazonosítás alkatrészrendelés előtt
Ne csak a Bosch márkanév vagy a WAB16060BY modelljel alapján rendelj alkatrészt.
A teljes E-Nr.: WAB16060BY/04
A perjel utáni /04 index az alkatrész-azonosítás része. Más indexű WAB16060BY készülékben egyes alkatrészek eltérhetnek.
Az adattáblán ellenőrizd az E-Nr. és az FD adatot is. Alkatrészrendeléshez a teljes adattábláról készített, jól olvasható fénykép a legbiztosabb.
A készülék főbb adatai
szabadonálló, elöltöltős
5,5 kg
800 ford./perc
LED-kombinációk
Gyakori hibajelenségek és első ellenőrzések
Nem indul el a program
Első ellenőrzések: az ajtó teljesen becsukódik-e, a fogantyú működteti-e a zárat, van-e hálózati feszültség.
Gyakori érintett alkatrészek: ajtófogantyú, ajtózár, kezelőpanel, teljesítménymodul.
Nem engedi le a vizet
Első ellenőrzések: szivattyúszűrő, szivattyúlapát, megtört kifolyócső, eltömődött szifoncsatlakozás (faliszifon).
Gyakori érintett alkatrészek: ürítőszivattyú, alsó üst–szivattyú cső, kifolyócső.
A dob nem forog vagy nem centrifugál
Első ellenőrzések: a gép teljesen leereszti-e a vizet, a dob kézzel akadálytalanul forgatható-e, nincs-e túlterhelve.
Gyakori érintett alkatrészek: motor-szénkefe, hajtószíj, motor, teljesítménymodul.
Nem melegíti a vizet
Jellemző tünet: a program hosszúra nyúlik, a ruha hideg marad, vagy a készülék hibajelzéssel leáll.
Gyakori érintett alkatrészek: fűtőbetét, NTC hőmérséklet-érzékelő, kábelezés, vezérlőelektronika.
Hangos, ugrál vagy erősen ráz centrifugáláskor
Első ellenőrzések: a gép vízszintesen áll-e, a lábak stabilak-e, nincs-e egyetlen nehéz ruhadarab a dobban.
Gyakori érintett alkatrészek: lengéscsillapítók, rugók, komplett üst- és dobegység.
Víz folyik a gép alól
Első ellenőrzések: befolyócső, kifolyócső, szűrőfedél, ajtómandzsetta és mosószeradagoló.
Gyakori érintett alkatrészek: alsó üstcső, ürítőszivattyú, tömlők, bilincsek.
LED-es hibajelzés
Ez a kivitel a hibákat nem minden esetben jelzi ki betű-szám kóddal, hanem a kezelőpanel LED-jeinek kombinációjával jelzi.
A világító és villogó LED-ek pontos kombinációját érdemes lefényképezni (videózni). A helyes hibakód meghatározásához a készülék teljes WAB16060BY/04 E-Nr.-je szükséges.
Gyakran keresett és cserélt alkatrészek
Lengéscsillapító
Rajzszám: 0316
Gyári cikkszám: 00659070
Tipikus tünet: a gép centrifugáláskor erősen ráz, koppan vagy elmozdul.
Alsó üst–szivattyú cső
Rajzszám: vízelvezető rendszer
Gyári cikkszám: —
Tipikus tünet: szivárgás a gép alól, lassú vagy akadályozott ürítés, idegen tárgy a csőben.
Komplett üst dobbal
Rajzszám: 0309
Gyári cikkszám: 00244196
Tipikus tünet: erős csapágyzaj, kotyogó dob, dobsérülés vagy az üst mechanikai hibája.
Ajtófogantyú és fogantyúmechanika
Rajzszám: 0222–0224
Gyári cikkszám: 00171255 / 00625485
Tipikus tünet: a fogantyú lötyög, eltörik, vagy nem oldja az ajtózárat.
Motor-szénkefe
Rajzszám: 0321
Gyári cikkszám: 00639025
Tipikus tünet: a dob nem indul, terhelés alatt leáll, vagy nem centrifugál.
Vízbeeresztő mágnesszelep
Rajzszám: 0402
Gyári cikkszám: 10031360
Tipikus tünet: nem vesz vizet, lassan tölt, vagy kikapcsolt állapotban is vizet enged a dobba.
Elektromos ajtózár
Rajzszám: 0210
Gyári cikkszám: 00610147
Tipikus tünet: az ajtó nem reteszel, a program nem indul, vagy a program végén nem old ki.
Fűtőbetét
Rajzszám: 0305
Gyári cikkszám: 12040173
Tipikus tünet: nem melegít, hosszú a program, hibajelzéssel leáll, vagy leveri az érintésvédelmi relét.
Szerelői megjegyzés: ennél a modellnél a fűtőbetét hátulról cserélhető.
Ürítőszivattyú
Rajzszám: 0426
Gyári cikkszám: 00146094
Tipikus tünet: nem engedi le a vizet, csak búg, szakaszosan működik vagy szivárog.
Mielőtt alkatrészt rendelsz
Ugyanazt a hibajelenséget több különböző alkatrész is okozhatja. A szénkefe, fűtőbetét, szivattyú, ajtózár vagy mágnesszelep cseréje előtt ellenőrizni kell az alkatrészt, a kábelezést és a csatlakozókat. A teljes E-Nr. és az FD-szám alapján azonosítsd a készüléket.
Robbantott ábra és rajzszámok
A robbantott ábra megmutatja az alkatrészek készüléken belüli helyét és a hozzájuk tartozó rajzszámot. A rajzszám nem rendelési cikkszám: az alkatrész azonosításához a gyári cikkszám és a teljes E-Nr. szükséges.
Dokumentumok
Gyakori kérdések
Milyen adat alapján rendeljek alkatrészt?
A teljes WAB16060BY/04 E-Nr. és lehetőség szerint az FD-szám alapján. A /04 indexet nem szabad elhagyni.
Honnan cserélhető a fűtőbetét?
Ennél a Bosch WAB16060BY/04 modellnél a fűtőbetét a készülék hátoldala felől hozzáférhető és cserélhető.
Miért nem centrifugál?
Először azt ellenőrizd, hogy a gép teljesen leereszti-e a vizet. Ha igen, a lehetséges okok között szerepelhet kopott szénkefe, hajtószíj-, motor- vagy vezérlési hiba, illetve kiegyensúlyozatlan töltet.
Mit jelent a komplett üst?
A komplett üstegység az üstöt és a benne lévő dobot egy szerelési egységként tartalmazza. Erős csapágyzaj, kotyogó dob vagy mechanikai sérülés esetén válhat szükségessé a cseréje.
Segítség alkatrész-azonosításhoz
Küldd el a készülék adattáblájáról készült jól olvasható fényképet és a hibajelenség rövid leírását a boyalkatreszek@gmail.com e-mail címre.
