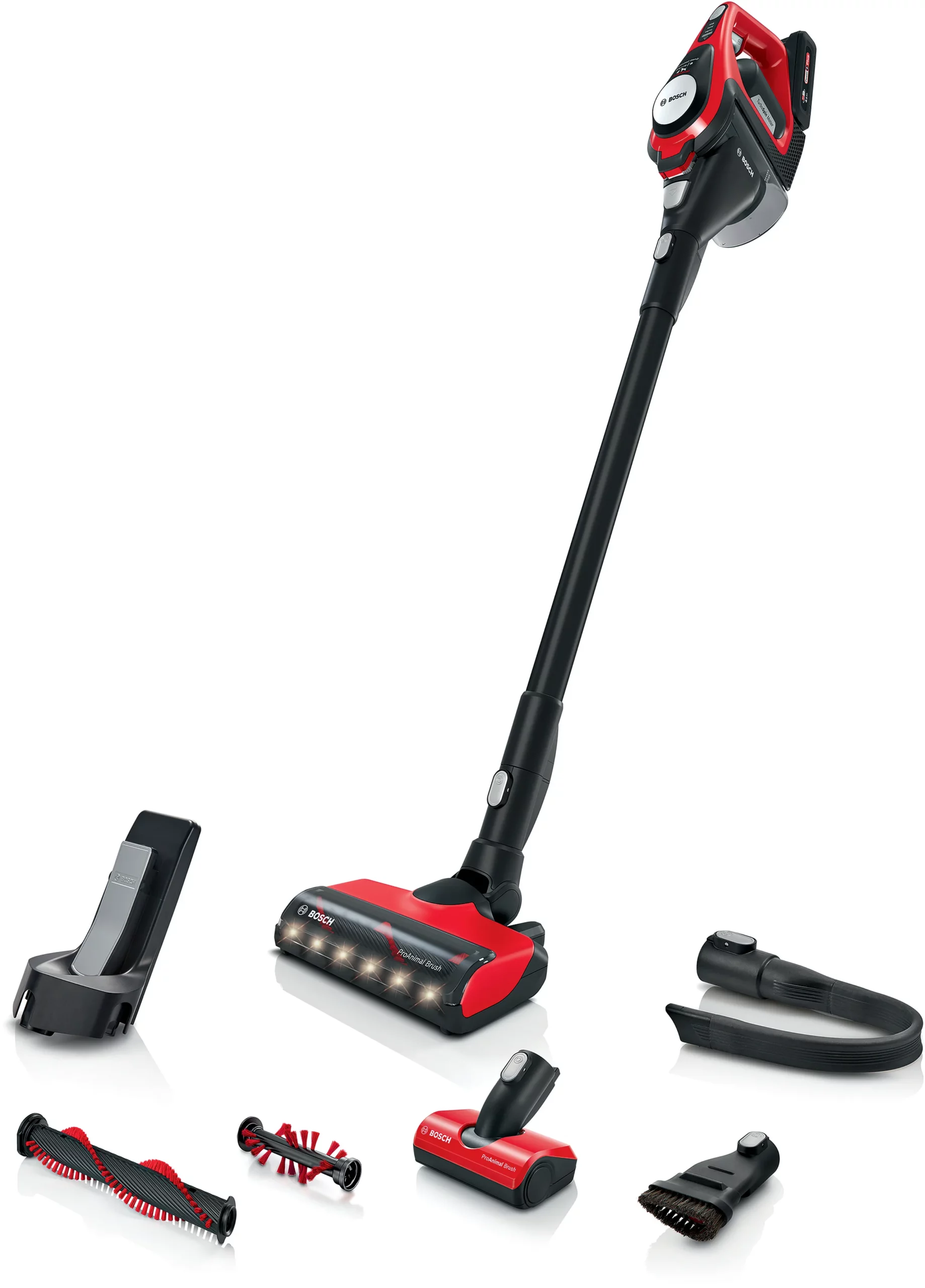

Bosch Unlimited 8 Gen2 ProAnimal BBS8214PET/01
Ez a tudástár a Bosch Unlimited 8 Gen2 ProAnimal BBS8214PET/01 vezeték nélküli porszívóhoz készült.
Egy helyen találod a készülék főbb adatait, a gyakori hibajelenségeket, a robbantott ábrát, a tartozékokat és az Elektroboys.hu webáruházban gyakran keresett alkatrészeket.
E-Nr.: BBS8214PET/01
Unlimited 8 Gen2
ProAnimal
Power for ALL 18V
Fontos készülékazonosítás alkatrészrendelés előtt
A teljes készülékazonosító: BBS8214PET/01
Alkatrész vagy tartozék rendelésénél a perjel utáni /01 indexet is figyelembe kell venni.
A biztos azonosításhoz mindig a készülék adattábláján szereplő teljes E-Nr. alapján keress.
A készülék főbb adatai
vezeték nélküli akkus kézi-/állóporszívó
Power for ALL 18V
Eco, Auto, Turbo
porzsák nélküli rendszer
1321 × 250 × 211 mm
kb. 3,1 kg
ProAnimal kivitel
A modell ProAnimal elektromos padlófejjel és mini motoros turbófejjel készült.
A cserélhető akkumulátoros rendszerrel a használati idő további akkumulátorral meghosszabbítható.
Gyakori hibajelenségek és első ellenőrzések
A porszívó nem kapcsol be
Első ellenőrzések: az akkumulátor megfelelően van-e behelyezve, fel van-e töltve, és jelez-e a töltöttségkijelző.
Ha nincs kijelzés, elsőként az akkumulátort és a töltést érdemes hibaként kizárni.
Piros hibajelzés jelenik meg
Ha a piros hibajelzés kb. 10 másodpercig világít, a készülék vagy az akkumulátor hőmérséklete is lehet az ok.
Kapcsold ki a készüléket, és hagyd szobahőmérsékletre visszahűlni vagy felmelegedni.
Csökkent a szívóerő
Első ellenőrzések: portartály telítettsége, szűrő eltömődése, szívócső és szívófej dugulása .
Fontos: a gyári használati útmutató szerint a szűrőegységet nem szabad folyadékkal mosni.
Nem működik az elektromos szívófej
Ellenőrizd, hogy a szívócső és a fej csatlakozásai teljesen össze vannak-e tolva, és a kefehenger nem szorult-e meg hajtól vagy idegen tárgytól (például szönyegből kihúzott szállal).
Ha a főegység működik, de az elektromos fej nem, a fej és az elektromos csatlakozások külön vizsgálata szükséges.
Rövid lett az üzemidő
Az üzemidőt erősen befolyásolja az üzemmód, az elektromos szívófej használata, az akkumulátor töltöttsége és természetes öregedése.
A Li-ion akkumulátor kapacitásának lassú csökkenése normális öregedési folyamat.
Nem tölti az akkumulátort
Ellenőrizd a töltőkábelt, a csatlakozást és hogy megfelelő Bosch töltőt használsz-e.
Ha másik, biztosan jó akkumulátorral sem indul a töltés, a készülék töltőáramköre is lehet a hiba oka.
A belső elektronika és a motor környékén elektrosztatikusan érzékeny alkatrészek találhatók; komolyabb megbontás már szakmai munkának számít.
Gyakran keresett és eladott alkatrészek
Forgókefés szívófej – Hard Floor Soft Brush
Keménypadlóhoz használható elektromos forgókefés szívófej. Kopás, mechanikai sérülés vagy kefehenger-hiba esetén keresett tartozék.
Porszívószűrő
Kapcsolódó rajzszámok: 0126–0127
Eltömődött vagy sérült szűrőnél csökkenhet a szívóteljesítmény. A szűrőegységet folyadékkal tisztítani nem szabad.
Bosch Unlimited Serie 8 fali tartó
A készülék falon történő tárolásához használt dokkoló/fali tartó egység.
Tartozékok és cikkszámok
Az alábbi lista a készülékhez megadott tartozékcikkszámokból készült.
A gyári cikkszámra kattintva az Elektroboys webshop keresője nyílik meg.
| Gyári cikkszám | Tartozékkód | Megnevezés | Webshop |
|---|---|---|---|
| 12023467 | BHZUC18N | Gyorstöltő | Keresés |
| 17004820 | BHZUKIT | Tartozék készlet | Keresés |
| 17008644 | BHZU2IN1N | Kombinált fúvóka | Keresés |
| 17006570 | BHZUB1850 | Akkumulátor 18V Power for All (5Ah) | Keresés |
| 17008526 | BHZUHFN | Padlótisztító fej | Keresés |
| 17006537 | BHZUB1840 | Akkumulátor 18V Power for All (4Ah) | Keresés |
| 17008525 | BHZUFEHN | Flexibilis gégecső | Keresés |
| 17008527 | BHZUKYDN | Bútorkefe | Keresés |
| 17008528 | BHZULFCN | Résszívó fej | Keresés |
| 17006574 | BBZ133SA | Matractisztító fej | Keresés |
| 17008529 | BHZUMPN | Mini szívófej | Keresés |
| 17008530 | BHZUXXLN | Kárpittisztító fej | Keresés |
Robbantott ábra és rajzszámok
A robbantott ábra segítségével beazonosíthatod a készülék egyes alkatrészeit, azok pozícióját és gyári Teil-Nr. számát.
A rajz két fő részt mutat: a kézi porszívó/motor egységet, valamint a szívócső, elektromos kefe és tartozékok egységét.
0120: motorvezérlő modul
0125: portartály
0126–0127: szűrők
0130: 18 V 4,0 Ah akkumulátor
0203: szívócső
0204: elektromos kefe
💡 Hogyan használd a robbantott ábrát?
A robbantott ábrán a Teil-Nr. oszlopban szereplő kék számokra kattintva a webshop megkeresi az adott gyári alkatrészt.
• Ha az alkatrész megtalálható webshopunkban, közvetlenül a termék adatlapja nyílik meg, ahol azonnal kosárba tehető és megrendelhető.
• Ha a „Nincs találat” oldal jelenik meg, akkor az adott alkatrész jelenleg nem szerepel webshopunk kínálatában.
Tipp: A robbantott ábra segítségével akkor is könnyen beazonosíthatod a szükséges alkatrészt, ha csak azt tudod, hogy a készülék melyik részén található.
Egyszerű karbantartás és otthoni ellenőrzés
Portartály ürítése
A portartály rendszeres ürítése fontos a megfelelő légáramlás fenntartásához. Ürítés előtt kapcsold ki a készüléket.
Szűrő tisztítása
A szűrőegységet szárazon kell tisztítani. Ne mosd vízzel, mert a gyári használati útmutató ezt kifejezetten tiltja.
Kefehenger tisztítása
A padlófej oldalán lévő retesz oldása után a kefehenger kivehető. Haj, cérna és szőr rendszeres eltávolításával megelőzhető a megszorulás.
Akkumulátor eltávolítása
Kapcsold ki a készüléket, nyomd meg az akkumulátor kioldógombját, majd húzd az akkumulátort hátrafelé.
Műszaki és szerelési segédletek
Az alábbi dokumentumok a Bosch Unlimited 8 készülék elektromos felépítéséhez
és egyes szerelési műveleteihez adnak segítséget. A motor és az elektromos
rendszer megbontása már műszaki felkészültséget és megfelelő szerszámokat igényel.
Elektromos kapcsolási rajz
A készülék fő elektromos egységeinek és csatlakozásainak áttekintő rajza.
Forgókefe kiszerelése
Képes segédlet a padlófej kefehengerének eltávolításához.
Szívómotor kiszerelése
Képes szerelési segédlet a szívómotor kiszereléséhez.
Akkumulátor eltávolítása
Képes útmutató az akkumulátor eltávolításához.
Dokumentumok
Termékinformációs adatlap
Robbantott ábra és alkatrészjegyzék
Gyári önjavítási segédlet
Gyakori kérdések
Milyen akkumulátor használható hozzá?
A készülék a Bosch Power for ALL 18V rendszer akkumulátorait használja. A készülékhez megadott tartozéklistában 4,0 Ah és 5,0 Ah akkumulátor is szerepel.
Miért csökkent a szívóerő?
Leggyakrabban megtelt portartály, eltömődött szűrő, vagy a szívócső/szívófej légútjának akadálya okozza. Ezeket érdemes elsőként ellenőrizni.
Mosható a szűrő?
Nem. Ennél a rendszernél a gyári használati útmutató szerint a szűrőegységet nem szabad folyadékkal érintkezésbe hozni.
Hogyan találom meg a pontos alkatrészt?
Nyisd meg a robbantott ábrát, keresd meg a szükséges alkatrészt, majd kattints a Teil-Nr. oszlopban lévő kék gyári cikkszámra. Ha a termék raktári termékként szerepel a webshopban, közvetlenül megnyílik a termékoldala.
Segítség alkatrész-azonosításhoz
Küldd el a készülék adattáblájáról készült jól olvasható fényképet és a kérdésedet a
boyalkatreszek@gmail.com e-mail címre.
