Bosch HBA554YS0/30 – készülékspecifikus tudástár
Műszaki adatok, használati segítség, hibakeresés, hibakódok, gyakori alkatrészek, tartozékok, robbantott ábra és szerelői tippek egy helyen.
7 sütési mód
3D forró levegő
EcoClean
E-Nr.: HBA554YS0/30
A készülék rövid bemutatása

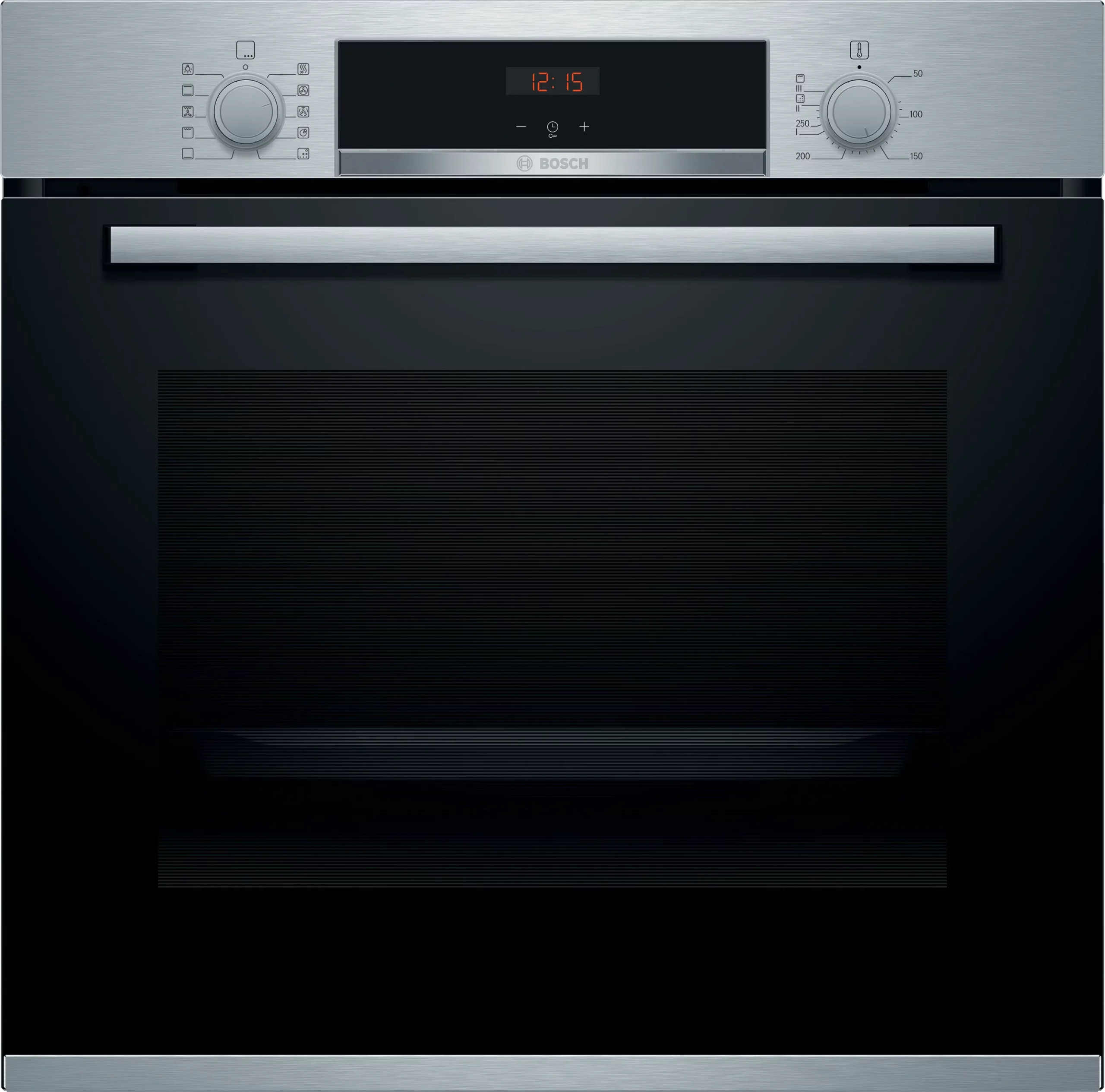

A Bosch HBA554YS0/30 egy 60 × 60 cm-es, szálcsiszolt acél előlapú, elektromos beépíthető sütő. A 71 literes sütőtérben hét sütési mód áll rendelkezésre, köztük a 3D forró levegő, a felső/alsó fűtés, a pizza-fokozat, az alsó fűtés, a nagyfelületű grill és a légkeveréses grill.
A készülék mechanikus funkció- és hőfokszabályzóval, piros LED-kijelzővel, elektronikus órával, gyors felfűtéssel, gyermekzárral, EcoClean öntisztuló felületekkel és kétszintes teleszkópos sütősínnel rendelkezik.
Fontos azonosítás: E-Nr. és FD szám
Alkatrészt mindig a teljes E-Nr. alapján keress: HBA554YS0/30. A perjel utáni /30 szervizindex a pontos kivitel része, ezért nem hagyható el.
Az adattáblát a sütőajtó kinyitása után, az ajtónyílás környezetében találod. Az adattáblán szerepel az E-Nr., az FD gyártási szám és további gyári azonosítók.
A pontos és a megfelelő és csak a szükséges alkatrész beazonosításában az E-Nr. és az FD szám együtt ad biztos alapot.
Műszaki adatok
Beépíthető, 60 × 60 cm
71 liter, 5 betolási szint
50–275 °C
3400 W, 16 A
220–240 V, 50/60 Hz
A
0,97 kWh normál / 0,81 kWh légkeverés
595 × 594 × 548 mm
585–595 × 560–568 × legalább 550 mm
120 cm, földelt EU-csatlakozó
230 V / 25 W hőálló halogén
Kombirács + univerzális serpenyő
Sütési módok és működésük
3D forró levegő
Egy vagy több szinten sütéshez. A hátfal mögötti gyűrűs fűtőbetét melegét a ventilátor osztja el.
Kímélő forró levegő
Kímélő sütéshez, jellemzően egy szinten és előmelegítés nélkül.
Pizza-fokozat
Az alsó és a gyűrűs fűtőbetét együtt működik. Olyan ételekhez való, amelyeknek erős alsó hő kell.
Alsó fűtés
Utánsütéshez, vízfürdős készítéshez és az étel aljának erősebb pirításához.
Nagyfelületű grill
A felső grillfűtőtest teljes felülete melegszik. Pirításhoz, lapos húsokhoz és csőben sütéshez.
Légkeveréses grill
A grillfűtőtest és a ventilátor váltakozva működik. Nagyobb húsdarabokhoz és szárnyashoz.
Felső/alsó fűtés
Hagyományos egy szintes sütés. A felső és alsó fűtőbetét egyszerre dolgozik.
Hibafelmérés – ezzel kezdd
Az első kérdés mindig:
1. Egyetlen sütési funkció sem működik?
2. Vagy csak egy meghatározott funkció hibás?
Ha minden fűtési mód hibás, először a hálózati ellátást, a biztosítékot, az órabeállítást, a gyerekzárat és a közös vezérlőelemeket kell vizsgálni. Ha csak egy funkció nem működik, a hiba gyakran az ahhoz tartozó fűtőbetétre, ventilátorra, kapcsolóérintkezőre vagy vezetékezésre szűkíthető.
A készülék egyáltalán nem működik
Otthon ellenőrizhető:
Működik-e a konyhai világítás vagy más készülék? Nem oldott-e le a biztosíték? Villog-e az idő a kijelzőn? Világít-e kulcs vagy SAFE jelzés?
Szakmai vizsgálat: hálózati kábel, csatlakozókapocs, hőfokhatároló, választókapcsoló, kezelőmodul és belső kábelkötegek mérése.
A sütő világít és kezelhető, de nem fűt
Próbáld ki külön a felső/alsó fűtést, a grillt, az alsó fűtést és a 3D forró levegőt. Ha egyik módon sincs melegedés, közös tápellátási, hőkorlátozó-, kapcsoló- vagy vezérlési hiba valószínű. Ha valamelyik mód működik, a hibakeresés célzottan folytatható.
Légkeverésnél nem fűt, más programon igen
A 3D forró levegő és a kímélő forró levegő a hátfal mögötti gyűrűs fűtőbetétet és a belső ventilátort használja. Ha a ventilátor forog, de a sütő hideg marad, elsődlegesen a gyűrűs fűtőbetét és annak vezetékezése vizsgálandó. Ha a ventilátor sem forog, a ventilátormotor, a lapát megszorulása, a vezeték vagy a kapcsolás hibája is szóba kerül.
Alul nem süt megfelelően
Először ellenőrizd a programválasztást, a sütési szintet, az edény anyagát és azt, hogy nem takarja-e fólia vagy tepsi a sütőtér alját. Ezután külön próbáld ki az alsó fűtés programot. Ha azon sem érzékelhető megfelelő melegedés, az alsó fűtőbetét, a kapcsoló vagy a hozzá vezető áramkör vizsgálata indokolt.
Felül nem süt vagy a grill nem működik
Állítsd nagyfelületű grillre, és rövid próba alatt figyeld, hogy a felső fűtőbetét egyenletesen melegszik-e. A grillfokozat nem Celsius-fok, hanem 1–3 teljesítményfokozat. Ha nincs felső hő, a felső fűtőbetét, csatlakozás, választókapcsoló vagy vezérlés vizsgálandó.
A ventilátor forog, de zajos
Enyhe légmozgási hang normális. Fémes súrlódás, periodikus kattogás vagy erős rezonancia esetén ellenőrizni kell, hogy a ventilátorlapát nem ér-e a légterelőhöz, nincs-e deformálódva vagy lazán rögzítve. A készülék megbontása és a ventilátor vizsgálata már műszaki feladat.
A hűtőventilátor sokáig működik
A kezelőpanel és a környező bútor védelmére a hűtőventilátor a sütés után is tovább működhet. Ha később leáll, ez önmagában nem hiba. A gyári szervizanyag szerint hibás NTC esetén biztonsági okból minden használat után körülbelül 40 percig működhet. Ha soha nem áll le vagy véletlenszerűen kapcsolgat, az NTC és a kezelőmodul vizsgálata szükséges.
Sütési eredmények értelmezése
Legközelebb egy szinttel feljebb helyezd az ételt.
Egy szinttel lejjebb, alacsonyabb hőfokon, hosszabb ideig süsd.
Csökkentsd kissé a hőmérsékletet, vágd méretre a sütőpapírt, és ne takard el a hátfali légnyílásokat.
Alacsonyabb hőmérséklet és hosszabb sütési idő szükséges.
Hibakódok és kijelzések
E05-32 – valamelyik gomb tartósan aktív
Lehetséges ok: tárgy van a kezelőpanel előtt, nedvesség került a panel mögé, elektromágneses zavar, rosszul rögzített vagy hibás kezelőmodul.
Első lépés: távolíts el mindent a gombok elől, szárítsd ki a kezelőfelületet, majd áramtalanítsd a készüléket 60 másodpercre. Visszatérő hiba esetén panelvizsgálat szükséges.
E84-01 – NTC hőmérséklet-érzékelő szakadás
A hibajelzés automatikus programban jelenhet meg. Lehetséges ok a laza vagy korrodált csatlakozás, szakadt NTC-vezeték, hibás NTC vagy kezelőmodul.
E84-02 – NTC hőmérséklet-érzékelő zárlat
Lehetséges ok a ferdén felhelyezett csatlakozó, sérült vezetékszigetelés, hibás NTC vagy kezelőmodul. A mérés és javítás szakmai feladat.
SAFE vagy kulcsjelzés
Nem meghibásodás, hanem aktív gyerekzár. A funkcióválasztó legyen 0 állásban, majd tartsd nyomva a kulcs jelű érintőgombot körülbelül 4 másodpercig.
Az idő villog
Áramkimaradás történt. Állítsd be újra a pontos időt. Ezután a sütő rendeltetésszerűen használható.
Ajtótömítés és ajtózsanérok
Ajtótömítés: ha szakadt, deformált, megkeményedett vagy nem fekszik fel egyenletesen, hő távozhat az ajtónál, romolhat a sütési eredmény és túlmelegedhet az előlap. A tömítést forró mosogatószeres vízzel tisztítsd, ne súrold, és tisztításhoz ne vedd le.
Ajtózsanér: az ajtó csukódjon egyenesen, ne lógjon, és mindkét oldalon azonos erővel tartson. Ha az ajtó magától lezuhan, féloldalasan áll vagy nem zár megfelelően, a zsanérpárt kell ellenőrizni. Zsanércserekor célszerű a két oldalt párban kezelni.
Gyakori és fontos alkatrészek
Az alábbi cikkszámok kifejezetten a HBA554YS0/30 robbantott ábrájából származnak. A gomb a webshop keresőjét nyitja meg. Megrendelés előtt mindig ellenőrizd a teljes E-Nr.-t.
Tartozékok
Tisztítás és ápolás
EcoClean felületek: a hátfal, a tető és az oldalfalak porózus kerámiabevonata sütés közben felszívja és lebontja a zsíros szennyeződéseket. Ezekre ne használj sütőtisztítót és ne dörzsöld őket.
EcoClean program: a program előre beállított ideje 1 óra. Indítás előtt vedd ki a tartozékokat, edényeket és állványokat, és távolítsd el a durva szennyeződéseket a sütőtér aljáról, az ajtó belsejéről és a lámpáról.
Ajtótömítés: ne vedd le és ne súrold. Mosogatószeres vízzel, puha kendővel tisztítsd.
Teleszkópos sínek: ne mosd mosogatógépben, és ne távolítsd el róluk a kenőanyagot.
Kerüld: maró vagy súroló szereket, erős alkoholtartalmú tisztítót, gőztisztítót, magasnyomású mosót és a forró felületen végzett tisztítást.
Szerelői tippek
Ha a ventilátor forog, de a készülék légkeverésen nem melegít, a gyűrűs fűtőbetét külön vizsgálandó. Ha a ventilátor nem forog, először mechanikai megszorulást, majd a motort és a kapcsolását ellenőrizd.
A felső/alsó, az alsó fűtés, a grill és a 3D forró levegő külön próbaüzeme gyorsan megmutatja, hogy közös vezérlési problémáról vagy egy konkrét fűtőkör hibájáról van-e szó.
A sütő hőfokszabályozása természetesen ingadozik. Hiteles vizsgálathoz megfelelő mérőeszköz, stabil mérési pont és több kapcsolási ciklus átlagának értékelése szükséges.
Biztonsági határ
A biztosíték, az óra, a gyerekzár, a programválasztás, a sütési szint és a látható szennyeződés ellenőrzése felhasználói feladat lehet. A készülék kiszerelése, megbontása, feszültség alatti mérés, szigetelésvizsgálat, fűtőbetét-, kapcsoló-, NTC-, ventilátor- vagy elektronikai javítás megfelelő műszaki ismeretet és mérőeszközt igényel. Mindenki maga ítélje meg a saját felkészültségét, de áramütés- és tűzveszély esetén ne kísérletezz.
Letölthető dokumentumok
PDF letöltése
PDF letöltése
PDF letöltése
PDF letöltése
Gyakori kérdések
A /30 a készülék szervizindexe, vagyis a konkrét gyári kivitel része. Alkatrészkeresésnél ezt is meg kell adni.
A hűtőventilátor a kezelőpanel és a bútor védelmére utánhűtést végez. Ha később leáll, ez normális működés.
Valószínűleg aktív a gyerekzár. A funkcióválasztó 0 állásában tartsd nyomva a kulcs jelű gombot körülbelül 4 másodpercig.
230 V-os, 25 W-os, hőálló halogénlámpa. A robbantott ábra szerinti izzó cikkszáma 10044823.
Okozhatja túl magas hőmérséklet, helytelen sütési szint, túl nagy sütőpapír, a hátfali légnyílások eltakarása vagy a légkeverés hibája.
Nem. A porózus öntisztító bevonat megsérülhet. Ha mégis rákerül, vízzel és nedvszívó kendővel itasd fel, dörzsölés nélkül.
Alkatrész-azonosítási segítség
Ha kérdésed van, küldd el a készülék adattáblájáról készült jól olvasható fényképet és a kérdésedet a boyalkatreszek@gmail.com e-mail címre.
